D241W-1型電液動蝶閥

D241W-1型電液動蝶閥是一種適用性很強的新型產品，電液動蝶閥以電液推桿作動力源，通過雙向齒輪泵輸出壓力油，經油路集成塊的控制送至油缸，實現活塞往復運動，同時通過曲柄轉動閥軸、閥板作90°范圍旋轉,達到調節流量的目的。

上一個：[ D971X電動軟密封蝶閥PN10～PN25 ] 下一個：[ZKJWdy/ZDTWdy/SWdy-1圓形電(手)動多葉通風蝶閥]

產品概述

D241W-1型電液動蝶閥是一種適用性很強的新型產品，電液動蝶閥以電液推桿作動力源，通過雙向齒輪泵輸出壓力油，經油路集成塊的控制送至油缸，實現活塞往復運動，同時通過曲柄轉動閥軸、閥板作90°范圍旋轉,達到調節流量的目的。廣泛用干冶金、礦山、電力、建材、醫藥、化工等行業生產過程中，能對管道中介質的流量進行遠程控制或現場控制。

本閥具有：動作靈敏，運行平穩，能有效緩沖外來的沖擊力，行程控制準確，可以帶負荷啟動及超階級負荷保護功能，它是機、電、液一體化全封閉結構，工作油路循環于無壓的封閉鋼筒里，體積小，不漏油，便于安裝，維修。能在惡劣的環境下工作，不吸塵，不進水，能耗小，使用壽命長等特點。

性能參數

主要性能公稱壓力：0.1 MPa
適用溫度：≤300%
適用介質：空氣含塵煙氣
電源電壓：三相380 V
泄漏率：≤1.5%

外形結構尺寸

D241W-1型電液動蝶閥外形結構尺寸(mm)
DN	D1	D	L1	L2	L3	L4	L	R	b	n-cpd	電液推桿型號	電機功率 (KW )
200	245	280	281	212	573	1105	160	100	8	8-18	DYTZ250-150	0.37
250	305	350	300	237	623	1105	160	106	8	12-18	DYTZ250-150	0.37
300	355	400	346	277	673	1105	160	106	8	12-18	DYTZ250-150	0.37
350	406	450	371	313	723	1105	160	106	8	12-18	DYTZ250-150	0.37
400	455	500	396	338	773	1255	200	106	8	16-18	DYTZ250-150	0.55
450	505	550	400	363	823	1255	200	130	8	16-18	DYTZ450-250	0.55
500	555	600	421	388	873	1255	220	130	10	20-18	DYTZ450-250	0.75
550	605	650	425	413	923	1495	220	130	10	20-18	DYTZ700-400	0.75
600	655	700	450	438	973	1495	220	130	10	20-18	DYTZ700-400	0.75
650	705	750	475	485	1010	1520	220	250	10	20-18	DYTZ700-400	0.75
700	755	800	500	510	1010	1520	240	250	10	20-18	DYTZ700-400	0.75
800	870	930	568	560	1208	1520	240	250	12	24-24	DYTZ700-400	0.75
900	970	1030	618	610	1308	1520	240	250	12	24-24	DYTZ700-400	0.75
1000	1070	1130	678	660	1418	1740	260	250	12	28-24	DYTZ1000-500	1.1
1050	1150	1190	698	690	1520	1740	260	350	12	28-24	DYTZ1000-400	1.1
1100	1170	1230	718	710	1560	1740	280	350	12	28-24	DYTZ1000-500	1.1
1120	1190	1250	728	720	1580	1740	280	350	12	28-24	DYTZ1000-500	1.1
1200	1270	1330	758	750	1640	1740	280	350	12	28-24	DYTZ1000-500	1.1
1250	1320	1380	795	785	1710	1740	280	350	14	32-24	DYTZ1000-500	1.1
1320	1390	1450	830	820	1780	1740	300	350	14	32-24	DYTZ1000-500	1.1
1400	1470	1530	870	860	1880	1740	300	350	14	36-24	DYTZ1500-500	1.5
1500	1570	1630	920	910	1980	1740	320	400	14	36-24	DYTZ1500-500	1.5
1600	1670	1730	970	960	2080	1890	320	400	14	40-24	DYTZ1500-500	1.5
1700	1770	1830	1020	1010	2180	1890	340	400	16	40-24	DYTZ1500-600	1.5
1800	1870	1930	1070	1060	2280	1910	340	400	16	44-24	DYTZ1750-600	2.2
1900	1970	2030	1120	1110	2440	1910	360	500	16	44-24	DYTZ1750-600	2.2
2000	2070	2130	1170	1160	2540	1910	360	500	16	48-24	DYTZ2400-600	3
2120	2190	2250	1250	1230	2660	1910	380	500	18	48-24	DYTZ2400-600	3
2200	2270	2330	1310	1290	2820	1910	380	500	18	52-24	DYTZ2400-600	3
2400	2470	2530	1370	1350	2920	2105	400	500	18	56-24	DYTZ3000-700	4
2500	2570	2630	1440	1420	3060	2105	420	500	18	56-24	DYTZ3000-700	4
2650	2720	2780	1515	1495	3210	2275	420	500	18	60-24	DYTZ3000-800	4
2800	2870	2930	1590	1570	3360	2275	440	500	18	64-24	DYTZ3000-800	4
3000	3080	3140	1690	1670	3560	2275	440	500	20	68-24	DYTZ3000-800	4

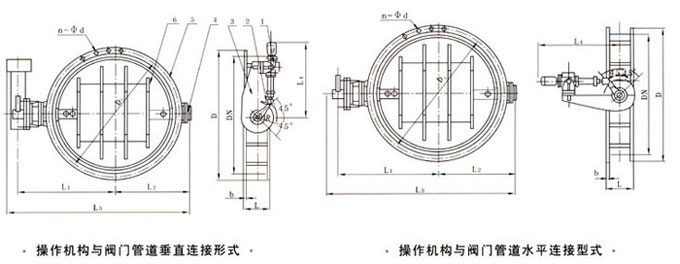

尺寸圖

1、電液推桿 2、曲柄 3、支架 4、 Η軸 5、閥體 6、蝶板
